净水器结构的制作方法
2026-08-26 00:46:42
本实用新型是隶属一种净水器的技术领域，具体而言是指一种可以的净水器结构，以能便于更换滤心，并有效增进其实用性。
按水占人体体重的60％～70％，它不仅是人类每天生活必需品，亦对人体新陈代谢、调节生理机能以及促进体内化学反应上均相当重要。但由于近年来工商业快速发展，使得水源的污染日趋严重，进而衍生出水质安全的问题，一般的自来水中，通常存在有细菌、有害物质、有机物质及悬浮物等，对身体健康产生一定程度的影响，使得人们对自来水水质产生疑虑，于是便会在家中加装净水、滤水的设备，借以取得干净的使用水。而目前常见的净水、滤水等设备主要是透过不同密度、地质的滤材将水源一次一次的分层过滤，而生成适合人们饮用的干净水源，甚至于过滤的过程中对水源进行改造，例如透过钙镁离子滤材、远红外线滤材、负离子滤材等生成电解水、活性水、碱性离子水等等，供进一步促进人体健康。

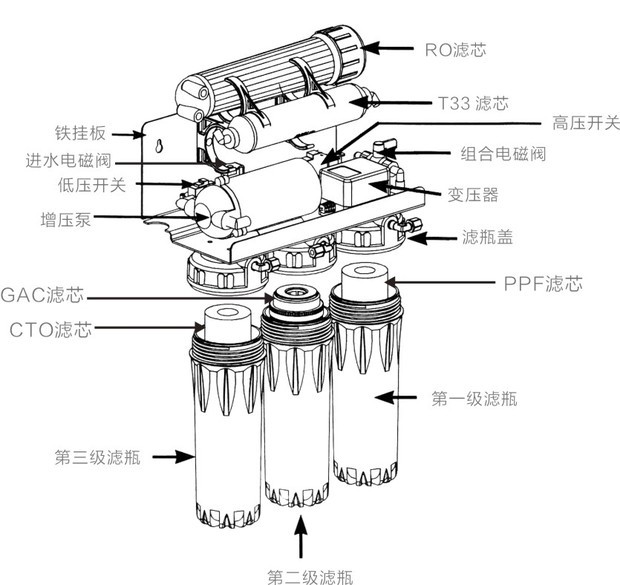

现有净水器的构成主要是以一机体上方设置有马达、控制元件、加压元件等控制水流与压力的零件，并于该机体下方设有一滤水组，该滤水组具有多道滤水管，且各该滤水管内设有不同特性之滤材，再者透过复数管路串接各该滤水管，使水可以被分层过滤，且该滤水组并具有一连接水源进水接管及一连接储水桶的出水接管。而滤水组的各该滤水管内的滤材在使用一段时间后，为了确保其过滤效果需要定期进行清理或更新，作业方式是将滤水管的外管由机体上旋转拆卸，以抽换内部的滤材，完成后再将滤水管重新固定于机体上；
但现有结构尚存有些许不足之处，主要原因是熟知的滤水组需以进出水接管与水源及储水桶连接，且滤水组的各该滤水管是悬设于机体上，因此在拆卸或安装时需要将整个净水器的机体搬出、打斜，由于其机体大，且还连接各种管线，故其可作业空间小，同时作业也易受干扰，而造成更换滤水管清理或更换滤材的不便，进而浪费许多时间，因此要如何解决发生前述问题，即为相关业者所亟欲改善的课题所在。
有鉴于此，本申请人是针对上述现有净水器于更换作业者需整机搬动及作业空间不足的问题深入探计，并借由多年从事相关产业的研发与制造经验，积极寻求解決之道，经不断努力的研究与试作，终于成功的开发出一种净水器结构，期能有效克服现有者因更换不便所造成的困扰。
因此，本实用新型的主要目的在于提供一种净水器结构，借以能让滤水组与机体分离，以便于搬运及作业，进一步增进维修及更换滤材的便利性。
又，本实用新型的另一主要目的在于提供一种净水器结构，其能减少净水器管线的不当拉扯或转折，避免发生管线松脱或破裂的问题，有效延长其使用寿命。
据此，本实用新型主要是透过下列的技术手段，来具体实现前述的目的与效能：其包含有：
一机体，其内部形成一端面具开口的腔室，且该机体于腔室两侧壁分别设有一相对的滑轨组，又机体于腔室对应滑轨组移动线的末端设有一进水逆止阀及一出水逆止阀，其中进水逆止阀可透过一进水管线连接一水源，而出水逆止阀可透过一出水管线连接一储水桶；
一滤水组，其是设于机体的腔室内，该滤水组具有一座盘，且座盘两侧分别设有至少一对应滑轨件的滑座，又该座盘底面设有复数依序串接的滤水管，再者该滤水组的座盘上分设有对应进水逆止阀的进水接管及一对应出水逆止阀的出水接管，令进水接管及出水接管插入进水逆止阀及出水逆止阀进可呈连通状。
借此，透过前述技术手段的展现，本实用新型的净水器结构可以利用滤水组的座盘滑座与机体内滑轨组的结构，且配合滤水组的进水接管及出水接管与机体的进水逆止阀及出水逆止阀的选择性插接设计，使整个滤水组能被与机体分离取出，而可方便使用者对该滤水组进行维修及滤水管内滤材的更换，可增进作业便利性，而能提升其实用性，故能大幅增加产品的附加价值，并提高产品经济效益与竞争力。
为使贵审查委员能进一步了解本实用新型的构成、特征及其他目的，以下是列举本实用新型的较佳实施例，并配合图例详细说明如后，同时让熟知该项技术领域的人能够依据本说明书具体实施。
本实用新型是一种净水器结构，随附图例所示本实用新型的具体实施例及其构件中，所有关于前与后、左与右、顶部与底部、上部与下部、以及水平与垂直的参考，仅用于方便进行描述，并非限制本实用新型，亦非将其构件限制于任何位置或空间方向。图例与说明书中所指定的尺寸，当可在不离开本实用新型的申请专利范围内，根据本实用新型的具体实施例的设计与需求而进行变化。
本实用新型的净水器结构，是如图1、图2所揭示，其是于一机体(10)内设有一可选择性脱出的滤水组(20)及一储水桶(30)所组成，供操控引导水流进入滤水组(20)层层过滤后，令过滤后的干净水贮放于储水桶(30)，以供日常饮用所需；
而所述的机体(10)是由一框架(101)、复数覆设于框架(101)侧面的侧盖(102)、一覆设于框架(101)顶部的顶盖(14)所构成，令机体(10)内部形成一端面具开口的腔室 (11)，且该机体(10)于腔室(11)的端面开口设有一能选择性启闭的门板(18)，又该机体(10)的腔室(11)中段立设有一隔板(12)，使该机体(10)形成有供设置滤水组(20)的第一腔(111) 及供设置储水桶(30)的第二腔(112)，另该隔板(12)于对应第二腔(112)一侧可以设有包含马达、加压器、电热器、各种阀件、连接水源的进水管线)的出水管线等水流控制组，该等水流控制组为典型的净水器元件，且非本实用新型的特征所在，容不再赘述，再者隔板(12)上分设有一连接水源进水管线) 的两侧壁分设有一相对的滑轨组(13)，供前述的滤水组(20)选择性滑移，另该机体(10)于顶盖(14)端缘设有至少一旋转扣钮(15)，可选择性供滤水组(20)定位；
又所述的滤水组(20)是设于机体(10)的腔室(11) 第一腔(111)内，且该滤水组(20)具有一座盘(21)，该座盘 (21)底面设有复数依序串接的滤水管(25)，供层层过滤水源，且各该滤水管(25)可选择性拆卸更换内部滤材，而各该滤水管 (25)的安装及拆卸结构与动作为典型净水器的滤水管构成，且非本实用新型的特征所在，容不再赘述，再者该滤水组(20)的座盘(21)对应机体(10)隔板(12)一侧具有一进水的进水接管(26)及一过滤后出水的出水接管(27)，使水源可由进水接管 (26)输入后经各该滤水管(25)层层过滤，过滤后的净水并由出水接管(27)输出，再者该进水接管(26)与该出水接管(27) 分别对应机体(10)隔板(12)的进水逆止阀(16)与出水逆止阀(17)，用以当进水接管(26)及出水接管(27)插入进水逆止阀(16)及出水逆止阀(17)时可呈连通状，反之当分离时，则可利用该进水逆止阀(16)与出水逆止阀(17)产生逆止效果，又该座盘(21)两侧具有对应机体(10)腔室(11)两侧滑轨组 (13)的滑座(22)，使滤水组(20)可选择性相对机体(10) 的腔室(11)滑动，再者该座盘(21)顶面具有至少一对应机体 (10)旋转扣钮(15)的扣孔(23)，供机体(10)推移进入机体(10)腔室(11)内、且进水接管(26)及出水接管(27)与进水逆止阀(16)及出水逆止阀(17)接合时，能利用旋旋扣钮 (15)嵌扣于扣孔(23)内，使滤水组(20)能定位于机体(10) 腔室(11)内，避免滤水组(20)任意脱出；
透过上述的结构设计，本实用新型在实际操作时，是如图3、图4所示，在正常使用状态下，是将滤水组(20)以座盘(21)两侧的滑座(22)滑设于机体(10)腔室(11)两侧的滑轨组(13)上，并将滤水组(20)完全推入腔室(11)内，同时令滤水组(20)的进水接管(26)及出水接管(27)插入机体(10)的进水逆止阀(16)及出水逆止阀(17)内，让滤水组 (20)与连接水源的进水管线)扣孔(23)内，使滤水组(20)获得定位，并选择性将机体(10)门板(18)关上【如图1所示】，使其能保持外观美感与质感，如此即可进行典型净水器的滤水功能，由进水管线)进入，且经串接的各该滤水管(25) 层层过滤后由出水接管(27)经出水管线)，以供日常饮水使用；
再者，当有维修滤水组(20)或更换滤水管(25) 内滤材的需求时，打开机体(10)门板(18)后，可将旋转扣钮 (15)扳离滤水组(20)座盘(21)的扣孔(23)，接着将座盘 (21)利用滑座(22)与滑轨组(13)的设计向外拉出，同时令滤水组(20)的进水接管(26)及出水接管(27)与机体(10) 的进水逆止阀(16)及出水逆止阀(17)分离，同时让进水逆止阀(16)与出水逆止阀(17)产生逆止效果，避免水源喷出，且如有需要可以进一步分离座盘(21)与滑轨组(13)，使整个滤水组(20)能被与机体(10)分离取出，如此即可方便使用者对该滤水组(20)进行维修，也可方便进行滤水管(25)内滤材的更换，不需要整个净水器搬动，也不会有进水管线及出水管线缠绕或弯折的问题，大幅增进其实用性。
透过前述的结构设计及动作说明可知，本实用新型的净水器结构可以利用滤水组(20)的座盘(21)滑座(22)与机体(10)内滑轨组(13)的结构，且配合滤水组(20)的进水接管(26)及出水接管(27)与机体(10)的进水逆止阀(16) 及出水逆止阀(17)的选择性插接设计，使整个滤水组(20)能被与机体(10)分离取出，而可方便使用者对该滤水组(20)进行维修及滤水管(25)内滤材的更换，且减少机体(10)、进水管线与出水管路的干扰，可进一步增进作业便利性，并能延长其使用寿命，而能提升其实用性。
综上所述，可以理解到本实用新型为一创意极佳的新型创作，除了有效解决典型净水器结构所面临的问题，更大幅增进功效，且在相同的技术领域中未见相同或近似的产品创作或公开使用，同时具有功效的增进，故本实用新型已符合实用新型专利有关「新颖性」与「进步性」的要件，依法提出申请实用新型专利。
